一、.SMT贴片加工直观检查法


　　可以通过视觉、嗅觉、听觉、触觉来检查发现smt贴片的故障。


　　目视检查接线、smt贴片焊点、元器件是否有误，确定无误后装上电池，给收音机通电后听有无异声，如无异声闻有无焦糊味道，并用手触摸晶体管看其是否烫手，看电解电容是否有涨裂现象。


　　二. 电阻法


　　用MF47型万用表检测电路中电阻贴片元器件的阻值是否正确，检查电容是否断线、击穿或者漏电，检查晶体二极管、晶体管是否正常。


　　三.电压法


　　用MF47型万用表直流电压档检测电源，晶体管的静态工作电压是否正确，如不正确找出原因，同时也可以检测交流电压值。


　　四. 波形法


　　用示波器检查电路波形，此时需要在有外部信号输人的情况下进行，用示波器检查各个晶体管输出波形。


　　五.电流法


　　用MF47型万用表直流电流档检测晶体管的集电极静态电流，看其是否符合标准。


　　六.元器件替代法


　　经过上述检查之后如果怀疑某元器件出现问题，可用同一规格、完好的元器件替代该元器件。如果替代后电路工作正常，则说明原来替换掉的元器件已经损坏。对于成本较高的元器件不宜采用此方法，因为如果不是元器件损坏，会造成不必要的浪费，对于成本较高元器件必须在确定元器件损坏后才能进行替换。


　　七.逐级排查分隔法


　　逐级排查分隔法可采取从前级向后级排查的方法，也可采取从后级向前级排查的方法。在各级之间设置测试断点，这样在测试时可将检测范围缩小，逐级排查，这样更容易检查出故障点所在位置。

　　

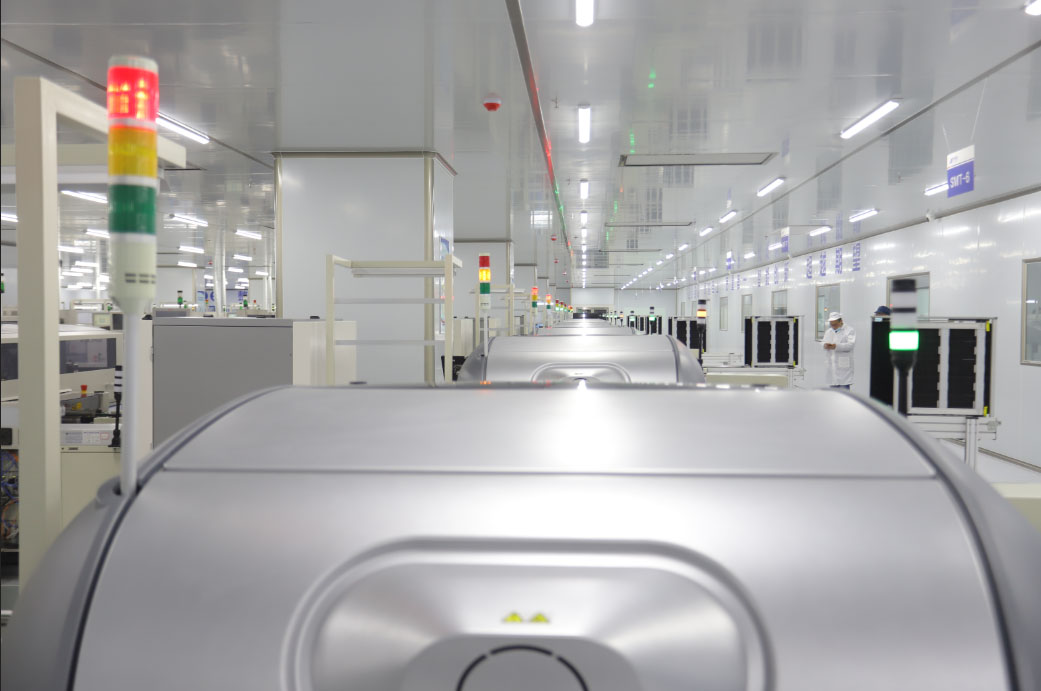

　　 江西英特丽电子科技有限公司成立于2016年5月，公司总部位于江西省抚州市临川高新科技产业园。公司自主研发直流及交流充电桩，以及储能类产品，同时也为新能源和工业行业提供一站式的EMS服务. 现有30,000平方米的厂房面积，24条SMT产线，8条插件线，4条波峰焊线，8条组装线，4条包装线，总投资10个亿，配备先进完善的数字化管理体系，致力于打造充电行业及储能行业的优秀ODM，及EMS工业4.0智慧工厂。
