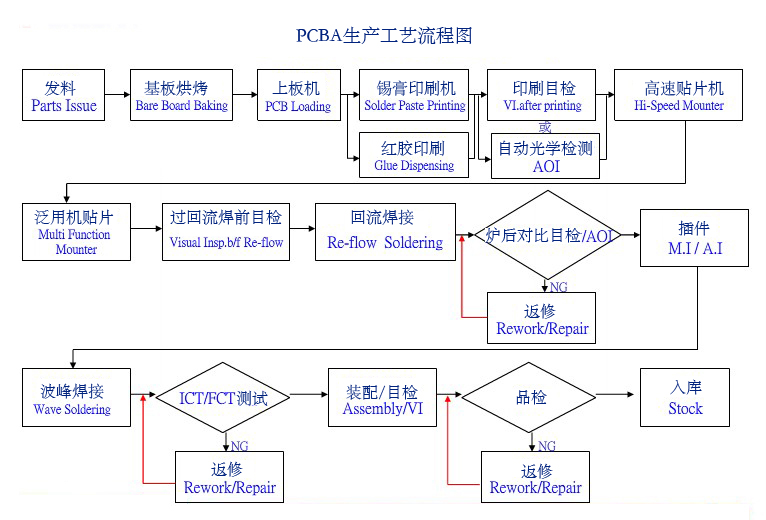

PCBA的加工流程也可以说是DIP的加工流程和SMT的加工流程的互相结合，根据不同的加工生产技术要求，可以分为单/双面SMT贴装制程、单/双面混装制程及DIP插装制程等，pcba的生产工艺流程也是比较复杂的，到从最开始的载板、印刷，到最终的测试和品质检测等需要经历比较多的流程，详细的生产流程这里不做细述，大家可以参考下图:

　　之前我们有了解过什么是PCBA，现在就让我们详细了解一下PCBA工艺流程吧，因为PCB板类型的不同，所以它的制作工艺流程也会有这比较大的区别，其中就拿单/双面SMT贴装来说，单面SMT贴装就是将PCB裸板进行焊膏印刷，经过回流焊贴装相关的电子元器件，然后进行回流焊焊接。而双面SMT贴装顾名思义就是采用双面贴装的方式，其中一面贴装IC元器件，一面贴装片式元器件，这样一来不仅充分的利用了PCB板的空间，而且既保证了PCB板的功能性也使得PCB板更加美观。


　　除了单面SMT贴装和双面SMT贴装之外，PCBA的加工流程还有着单/双面混装制程及DIP插装制程、单面贴装、单面混装和插装混合等工艺流程，以上列举的SMT贴装制程是属于简化版的PCBA制程工艺流程；PCBA工艺流程里许多工序都是环环相扣的，其中任何一道工序出现问题都会对最终的产品质量产生重大的影响，所以在做PCBA加工时一定是要细心且认真的。

　　
