在PCBA电路板生产过程中，需要依靠很多的机器设备才能将一块板子组装完成，往往一个工厂的机器设备的质量水平直接决定这制造的能力。


　　PCBA生产所需要的基本设备有锡膏印刷机、贴片机、回流焊、AOI检测仪、元器件剪角机、波峰焊、锡炉、洗板机、ICT测试治具、FCT测试治具、老化测试架等，不同规模的PCBA电路板加工厂，所配备的设备会有所有不同。


　　1. 锡膏印刷机


　　现代锡膏印刷机一般由装版、加锡膏、压印、输电路板等机构组成。它的工作原理是：先将要印刷的电路板固定在印刷定位台上，然后由印刷机的左右刮刀把锡膏或红胶通过钢网漏印于对应焊盘，对漏印均匀的PCB,通过传输台输入至贴片机进行自动贴片。


　　锡膏印刷机包含的清洗工艺有：锡膏印刷机底部擦拭、锡膏钢网离线清洗。


　　2. 贴片机


　　贴片机：又称“贴装机”、“表面贴装系统”(Surface Mount System)，在生产线中，它配置在锡膏印刷机之后，是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种设备。分为手动和全自动两种。


　　3. 回流焊


　　回流焊内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。


　　4. AOI自动光学检测仪


　　AOI(Automatic Optic Inspection)的全称是自动光学检测，是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。AOI是新兴起的一种新型测试技术，但发展迅速，很多厂家都推出了AOI自动光学检测设备。


　　当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。


　　5. 元器件剪脚机


　　6. 波峰焊


　　7. 锡炉


　　一般情况下，锡炉是指电子接焊接中使用的一种焊接工具。对于分立元件线路板焊接一致性好，操作方便、快捷、工作效率高，是您生产加工的好帮手。


　　8. 洗板机(超声波或者通过式喷淋清洗机)


　　用于对PCBA电路板进行清洗，可清除焊后板子的污染物、残留物。提高和保障PCBA电路板的可靠性。


　　10.FCT测试治具


　　FCT(功能测试)它指的是对测试目标板(UUT：Unit Under Test)提供模拟的运行环境(激励和负载)，使其工作于各种设计状态，从而获取到各个状态的参数来验证UUT的功能好坏的测试方法。简单地说，就是对UUT加载合适的激励，测量输出端响应是否合乎要求。


　　11.老化测试架


　　老化测试架可批量对PCBA板进行测试，通过长时间等模拟用户使用的操作，测试出有问题的PCBA板。


　　12.清洗工艺环节包括


　　锡膏印刷机底部擦拭、锡膏钢网清洗、红胶网板清洗、夹治具载具清洗、PCB线路板清洗等。

　　

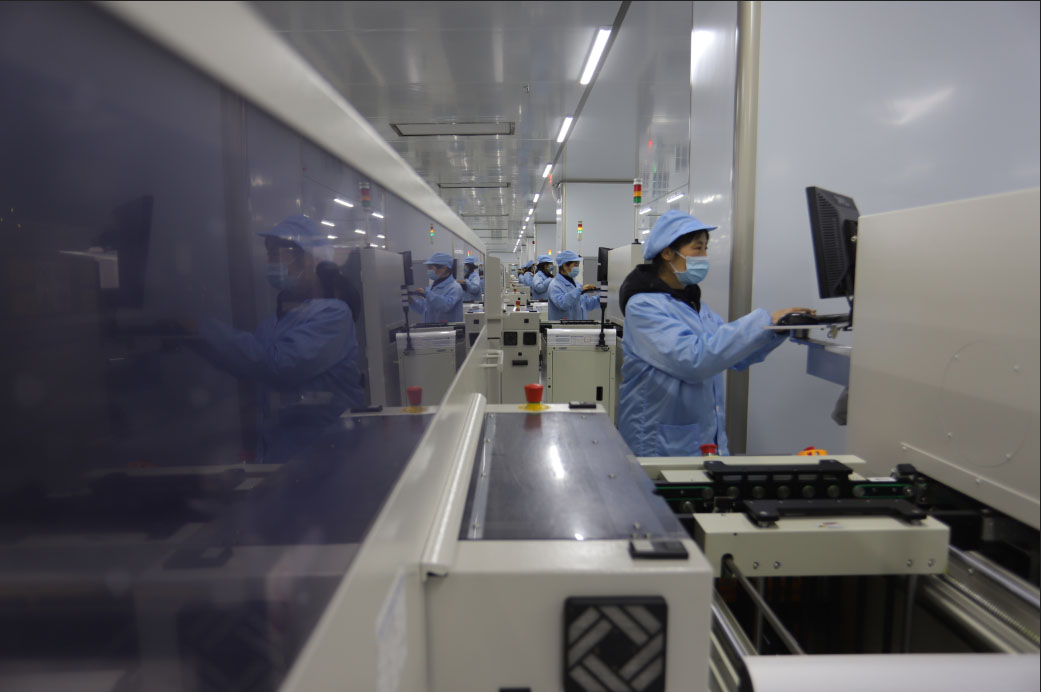

          江西英特丽电子科技有限公司成立于2016年5月，坐落于人杰地灵的才子之乡-江西省抚州市临川区，江西英特丽电子科技有限公司现有30,000平方米的厂房面积，24条SMT产线，8条插件线，4条波峰焊线，8条组装线，4条包装线，总投资10个亿，配备先进完善的数字化管理体系，致力于打造工业4.0智慧工厂。拥有完善工业4.0解决方案，PCBA加工服务，SMT贴片加工服务，OEM电子加工服务，ODM代工代料服务。
