在电子产品制造领域，SMT（表面贴装技术）和DIP（双列直插式封装技术）作为两种主流的PCBA加工工艺，直接影响着电子产品的性能与生产成本。现在从技术实践角度为您解析二者的核心差异。


　　工艺原理对比


　　SMT贴片加工采用全自动设备将微型元器件精准贴装在PCB表面，通过回流焊实现焊接，支持0402、0201等超小封装元件。DIP插件加工则通过通孔插装技术，将带引脚元件插入PCB预留孔位，依赖波峰焊或手工焊接固定，适用于电解电容、连接器等插件元件。


　　生产流程差异


　　SMT工艺流程：


　　锡膏印刷→高速贴片→回流焊接→AOI检测→功能测试


　　DIP工艺流程：


　　插件定位→波峰焊接→剪脚处理→人工补焊→ICT测试

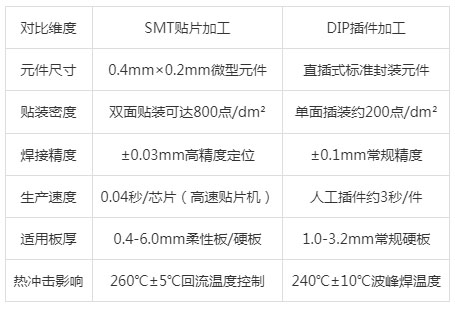

　　技术参数对比表

　　应用场景分析


　　SMT优势领域：


　　- 消费类电子产品（智能手机、TWS耳机）


　　- 高密度集成电路（BGA、QFN封装）


　　- 柔性电路板（可穿戴设备）


　　DIP适用场景：


　　- 大功率器件（电源模块、电机驱动）


　　- 高频信号连接器（工业接口）


　　- 特殊封装元件（变压器、继电器）


　　混合工艺解决方案


　　现代电子制造中，65%以上的产品需要SMT+DIP混合工艺。宏力捷电子通过智能化产线配置，实现：


　　1. 先SMT后DIP的阶梯式生产


　　2. 选择性波峰焊精准控温技术


　　3. 双轨AOI+3D SPI复合检测系统


　　4. 特殊元件防呆定位治具


　　选型决策建议


　　建议从以下维度评估：


　　1. 产品生命周期：量产型优选SMT，试产阶段可兼容DIP


　　2. 成本结构：SMT适合大批量降本，DIP便于小批量修改


　　3. 可靠性要求：军工级产品建议关键部位保留DIP工艺

　　4. 散热需求：大功率模块优先DIP直插封装
