PCBA打样是PCBA加工生产前必须要进行的一个重要环节，打样最重要的目的是为了验证产品设计是否合理，以最小的成本来检测问题，为之后的大批量生产节约成本，往往在进行PCBA打样的时候，留给工程师或者产品公司的时间已经不多了，所以在打样的时候经常会要求PCBA加工厂加快打样进度，希望尽快拿到样品。一般PCBA打样的时间是需要7-14天，而快速打样只需要3-5天即可完成，那么3-5天的PCBA快速打样是怎么完成的呢？


　　首先要确保Gerber文件和BOM文件的准确无误，将交期比较长的元器件替换成能马上下单提货的元器件，因为打样只是初步验证产品设计，所以可以适当的使用替代物料来节约打样时间，或者在打样之前就已经和供应商备好长周期的物料，等要进行打样的时候直接提货就可以，这也是一种减少等待物料时间常用的方法。

　　当所有的物料都齐套之后，剩下的生产其实是很快的事情，通常只需要花费1-2天的时间就可以搞定，所以总结下来PCBA加工快速打样的流程就是：准备好资料→选择合适的替代料→采购→生产→验证。在做PCBA快速打样的过程中，一定要知道自己的目的，抓大放小，才能做到PCBA快速打样。

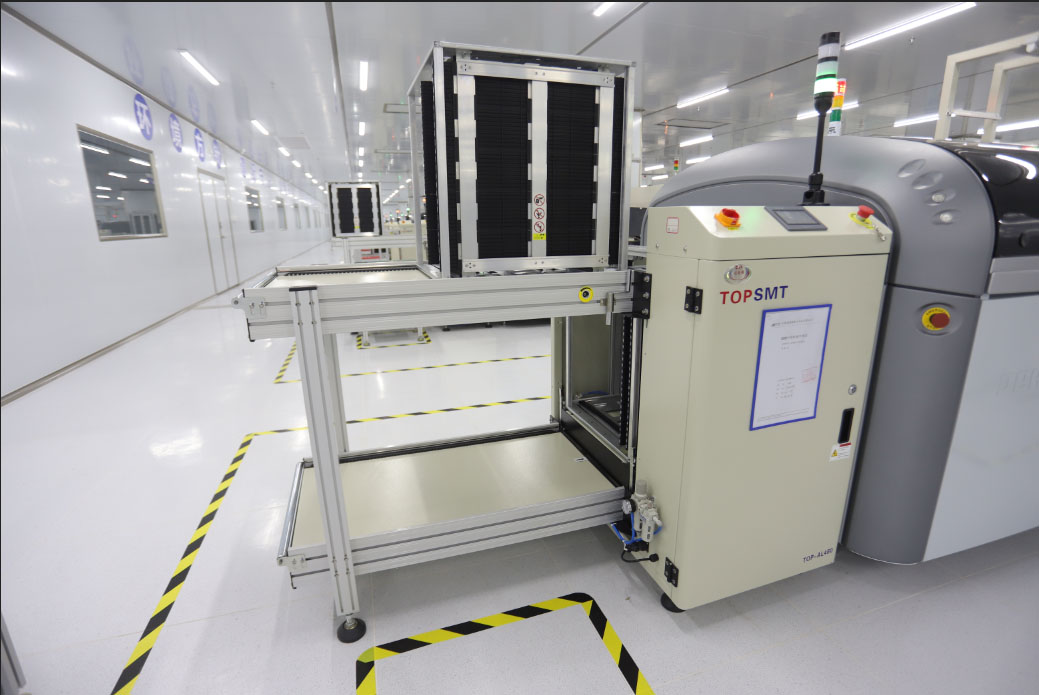

       江西英特丽电子科技有限公司成立于2016年5月，坐落于人杰地灵的才子之乡-江西省抚州市临川区，江西英特丽电子科技有限公司现有30,000平方米的厂房面积，24条SMT产线，8条插件线，4条波峰焊线，8条组装线，4条包装线，总投资10个亿，配备先进完善的数字化管理体系，致力于打造工业4.0智慧工厂。
