如今很多电子企业会把自己产品交给专业的加工厂家来生产，再批量生产之前一般都会先进行PCBA打样。客户需要了解PCBA打样的流程，一起来看看吧。


　　第一，客户订单。客户会根据自己的实际需求给自己信赖的电子加工厂下订单，并提出具体的要求。而加工厂会通过自身能力进行评估，看看是否能够完成订单。如果厂家确定自己能够在一定时间内完成订单，那么接下来双方就会进行协商决定各个生产细节。


　　第二，客户资料。客户在决定下单之后，会给电子加工厂提供一系列的文件和清单，比如生产所需要的PCB电子文件，坐标文件以及BOM清单等等，这些都是必须要提供的。


　　第三，采购原料。电子加工厂根据客户提供的文件资料到指定的供应商那里采购相关原料。


　　第四，来料检验。在进行PCBA打样之前，对于所有要使用的原料，电子加工厂需要进行严格的质量检验，只有确保合格之后才能够投入生产。


　　第五，PCBA生产。在进行PCBA打样的时候，为了保证生产质量，无论是贴片还是焊接生产，厂家需要严格控制好炉温。


　　第六，PCBA测试。电子加工厂还需要进行严格的测试，只有通过测试的PCB板才能够交付给客户。


　　第七，包装售后。PCBA打样完成之后，需要对产品进行包装，然后交给客户才完成整个打样工作。

　　以上就是PCBA打样的整个流程，从流程来看，打样需要电子加工厂与客户配合，双方才能够更加愉快的合作。

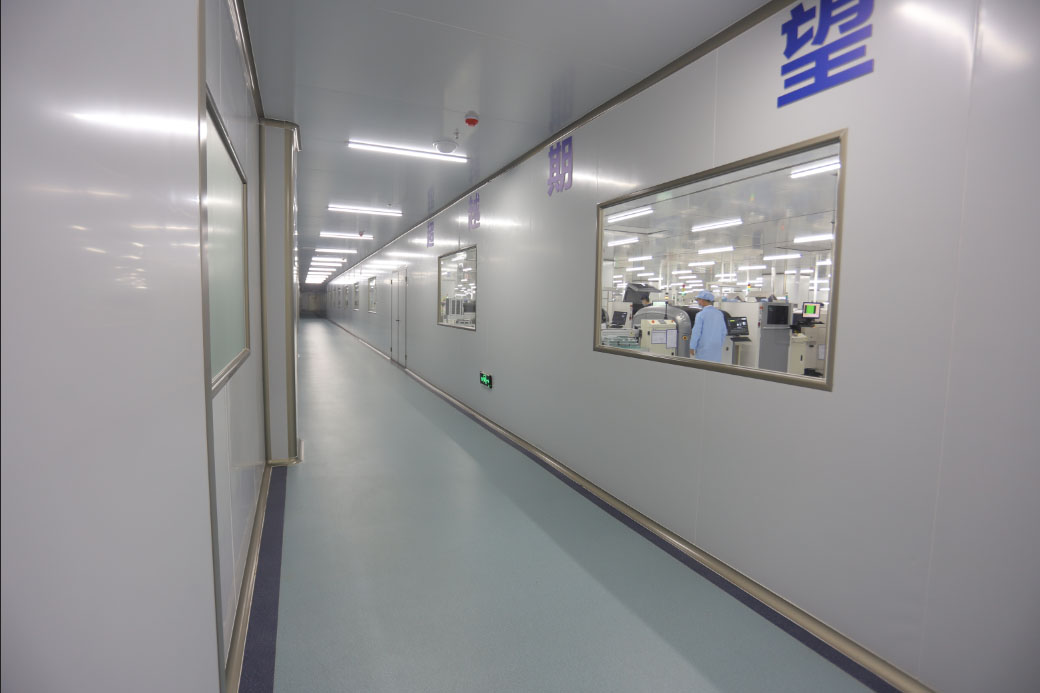

　　 江西英特丽电子科技有限公司成立于2016年5月，公司总部位于江西省抚州市临川高新科技产业园。公司自主研发直流及交流充电桩，以及储能类产品，同时也为新能源和工业行业提供一站式的EMS服务. 现有30,000平方米的厂房面积，24条SMT产线，8条插件线，4条波峰焊线，8条组装线，4条包装线，总投资10个亿，配备先进完善的数字化管理体系，致力于打造充电行业及储能行业的优秀ODM，及EMS工业4.0智慧工厂。
